夾層鍋

夾層鍋用途及特性

1、 用途：不銹鋼夾層鍋又名夾層蒸汽鍋，廣泛應用于糖果制藥、乳品酒、糕點、飲料、蜜餞、罐頭等食品加工，也可用于大型餐廳或食堂熬湯燒菜、燉肉、熬粥等，是食品加工提高質量、縮短時間、改善勞動條件的好設備。

2、 特性：夾層鍋以在一定壓力的蒸汽為熱源，可選用電加熱，具有受熱面積大加熱均勻，液體沸騰時間短，加熱溫度容易控制等特點。夾層鍋內層鍋體(內鍋)采用耐酸耐熱的奧氏型不銹鋼制造,配有壓力表和安全閥,外型美觀、安裝容易、操作方便、安全可靠。（按形式分主要有立式夾層鍋和可傾式夾層鍋兩大系列,按工作原理可分為帶攪拌夾層鍋刮壁攪拌和電加熱蒸汽加熱夾層鍋）夾層鍋內層鍋體 ( 內鍋 ) 采用耐酸耐熱的奧氏型不銹鋼制造 , 配有壓力表和安全閥 , 外型美觀、安裝容易、操作方便、安全可靠。

結構性能：

1、容積：50L、100L、200L、300L、400L、500L、600L、800L、1000L。
2、結構形式：分可傾式夾層鍋、立式結構夾層鍋，按工藝需要采用帶攪拌與不帶攪拌。
3、鍋體材質：①內鍋體不銹鋼(SUS304)，夾套、支架碳鋼(Q235—B)外涂防銹漆；②內外全不銹鋼。
4、帶攪拌裝置鍋體：頂部中心攪拌，減速機輸出軸與攪拌槳軸采用活套連接，方便拆裝與清洗。
5、攪拌轉速：36r/min（可以根據客戶要求來選定一定的轉速）；攪拌槳形式：普通攪拌（錨式）和刮底攪拌。
6、支腳形式：①立式夾層鍋鍋體：三棱錐形式、圓管式；②可傾式夾層鍋鍋體：槽形支架式。
7、設備配置：表盤指針式溫度計、蒸汽進口、出料口等(立式結構)。
8、可傾式夾層鍋體最大可傾轉90°，傾轉方式為手動式翻轉。
注：夾套工作壓力、電機功率、加熱功率、攪拌漿結構等可根據客戶特殊要求定做。

夾層鍋基本結構及安裝

• 總體結構：

固定式（立式）夾層鍋主要由鍋體和支腳組成（圖 1 ）；

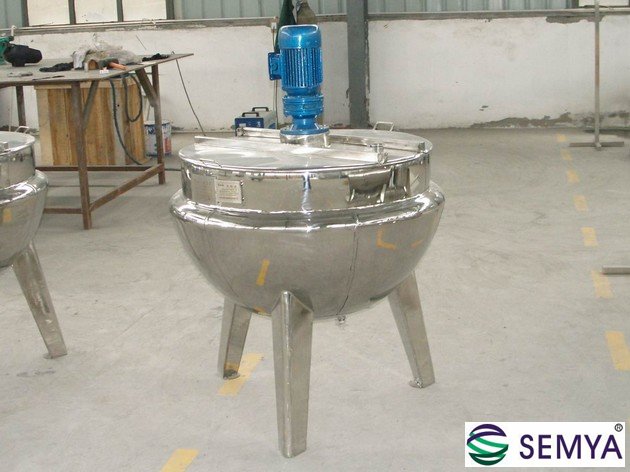

固定式（立式）帶攪拌夾層鍋主要的鍋體和支腳，攪拌器組成（圖 1 ）；

可傾式夾層鍋主要由鍋體、可傾裝建組成（圖2 ）；

可傾式攪拌夾層鍋主要由鍋體可傾裝置及攪拌裝置組成（圖 2）；

•  擰緊撐架上的兩顆緊定螺釘，搖轉鍋體時，兩端的進氣管和出水管不允許隨鍋轉動。
•  安裝完畢，對攪拌式蒸鍋，應作空車試運檢查，待各轉動部件運轉正常后，方可投產使用。
•  進汽后，如接頭漏氣可旋緊螺帽，直到不漏為止。
•  使用注意事項
•  使用蒸汽壓力，不得超過定額工作氣壓。
•  進汽時應緩慢開啟進汽閥，直到需用壓力為止，冷凝水出口處的截止閥，如裝有疏水器，應始終將閥門打開；如無疏水器，則先將閥門打開，直到有蒸汽溢出時再將閥門關小 , 開啟程度保持在有少量水汽溢出為止。
•  安全閥 , 可根據用戶自己使用蒸汽的壓力 , 自行調整 .
•  蒸汽夾層鍋在使用過程中 , 經常計算蒸氣壓力的變化 , 用進汽閥適時調整。
•  停止進汽后，可將鍋底之直嘴旋塞開啟，放光積水。
•  可傾式夾層鍋，每班使用前，應在各轉動部位加油；攪拌式夾層鍋，鍋體加上的配件，建議采用熟熱菜油，其他各處均采用 30 ＃— 40 ＃機械油。
